掘進機中的液壓系統是一個復雜的系統，它負責驅動掘進機的各種執行元件，如液壓缸、液壓馬達等，以實現掘進機的各種動作。以下是對掘進機液壓系統的詳細介紹：

一、系統組成

掘進機的液壓系統主要由以下幾個部分組成：

· 液壓元件：包括液壓泵（如變量柱塞泵）、液壓缸（如后支撐液壓缸、切割臂升降液壓缸、鏟板升降液壓缸、回轉液壓缸等）、液壓馬達、控制閥組（如液控單向閥、溢流閥、單向節流閥等）等。

輔助元件：如電動機、油溫表、壓力表、空氣濾清器、過濾器及相互連接的配管等。

二、工作原理

掘進機的液壓系統工作原理大致如下：

· 電動機驅動液壓泵運轉，液壓泵將機械能轉換為液壓能，輸出具有一定壓力的液壓油。

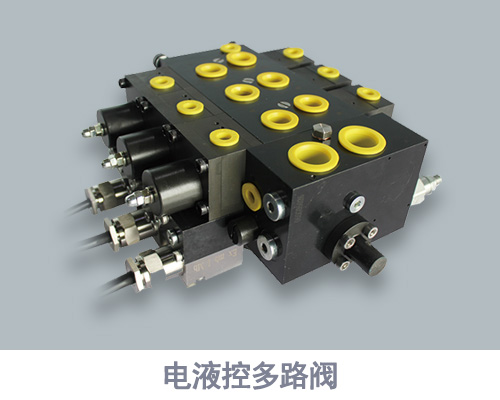

· 液壓油通過控制閥組（如負載敏感比例多路換向閥）分配到各個執行元件（如液壓缸、液壓馬達）。

· 執行元件在液壓油的驅動下完成相應的動作，如切割臂的升降、鏟板的升降、回轉等。

在掘進機液壓系統中，負載敏感比例多路換向閥與變量泵相結合，可以實現系統的負載敏感控制。當系統無負載或負載較小時，泵的擺角幾乎為零，僅輸出很少流量以補償系統泄漏和潤滑；當系統負載增大時，泵的擺角增大，輸出流量增加，以滿足系統需求。這種控制方式可以降低熱耗和能量損失，提高系統的效率和可靠性。

三、系統特點

掘進機的液壓系統具有以下幾個特點：

· 結構緊湊：液壓傳動具有結構簡單、體積小的優點，使得掘進機的整體結構更加緊湊。

· 調速性能好：液壓傳動可以實現無級調速，滿足掘進機在不同工況下的速度需求。

· 過載保護性能好：液壓傳動中的溢流閥等元件可以起到過載保護作用，防止系統因過載而損壞。

· 維護方便：液壓系統的元件相對獨立且易于拆檢和更換，降低了維護難度和成本。

四、常見故障及排除

掘進機液壓系統在使用過程中可能會出現一些常見故障，如油溫過高、壓力不足、動作遲緩等。針對這些故障，可以采取以下措施進行排除：

· 檢查液壓油：確保液壓油的清潔度和粘度符合要求，避免油液污染和變質導致系統性能下降。

· 檢查液壓泵：檢查液壓泵的工作狀態是否正常，如泵的擺角是否合適、泵的密封是否良好等。

· 檢查控制閥組：檢查控制閥組的動作是否靈活、密封是否可靠等，確保閥組能夠準確控制液壓油的流向和流量。

· 檢查執行元件：檢查液壓缸、液壓馬達等執行元件的工作狀態是否正常，如缸體是否磨損、密封是否良好等。

通過以上措施的實施，可以及時發現并排除掘進機液壓系統中的故障，確保掘進機的正常運行和高效作業。
